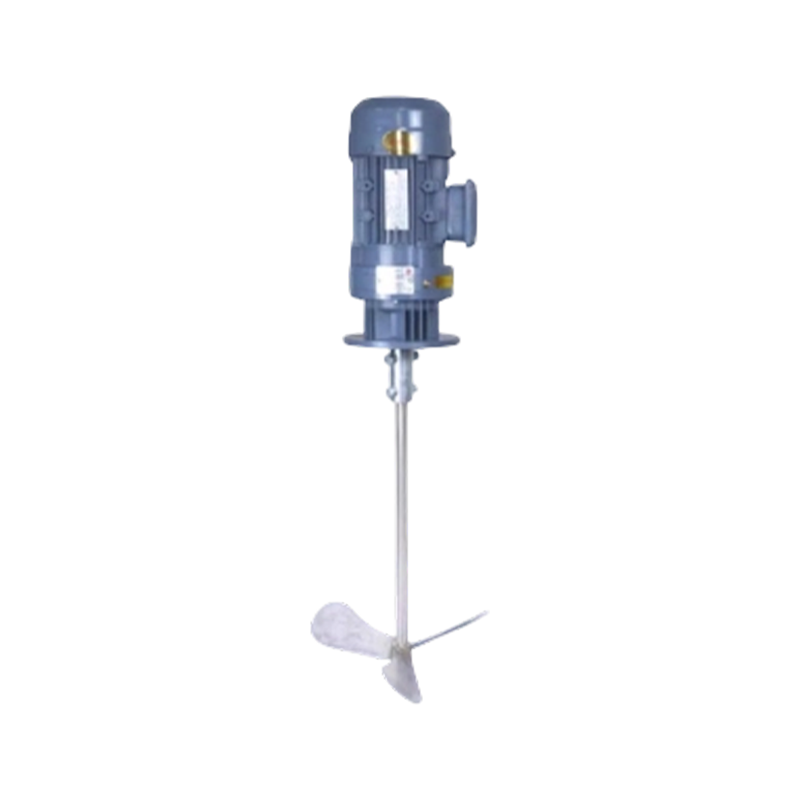

BLD型-摆线针轮传动搅拌机

产品概述：
BLD型-摆线针轮传动搅拌机采用行星传动原理，配备摆线针轮减速机。该型号专为重型工业搅拌应用而设计，能够在紧凑的占地空间内，实现较高的减速比和可靠的扭矩密度。

联系我们

功能
属性
联系表
下载

主要特点与优势：
传动效率高：采用滚动摩擦设计，减少能量损耗，传动效率通常可达 90% 以上。
结构紧凑，节省空间：与传统齿轮箱相比，其体积显著缩小，却能提供同样甚至更高的输出扭矩。
运行平稳顺畅：采用多齿啮合传动方式，确保在高负载搅拌工况下，仍能保持低噪音和极低的振动水平。
可靠的抗过载能力：对机械冲击具有较强的抵御能力，从而在严苛的工况环境下有效延长设备的使用寿命。

尺寸	外形尺寸（mm）			安装尺寸（mm）									轴端尺寸（mm）							重量
尺寸	H	M	J	E	F	G	N	P	Q	R	S	B	C	D	L	B	C	D	Y
BL.BLD09-9
B09	142	160		35	10	11	4	110	134	3	M5	6	24.5	22	30	5	17	15	22	3.BL重量＋电动机重量
B0	165	190		39	10	11	4	140	160	3	M8	8	33	30	35	5	17	15	22
B1	194	230		61	12	11	6	170	200	4	M10	10	38	35	46	6	20.5	18
B2	246	260		70	15	11	6	200	230	4	M10	14	48.5	45	61	6	24.5	22	40
B3	294	340		80	20	13	6	270	310	5	M12	16	59	55	74	8	33	30	55
B4	370	400		100	22	15	8	320	360	5	M12	20	74.5	70	92	10	38	35	62
B5	438	490		115	30	18	12	400	450	5	M16	25	95	90	108	14	48.5	45	70
B6	528	580		139	35	22	12	460	520	8	M20	28	106	100	130	14	53.5	50	80
B7	578	650		182	40	22	12	520	590	10	M24	28	116	110	142	16	59	55	90
B8	814	880		210	50	38	12	680	800	10	M30	32	137	130	202	20	74.5	70	120
B9	1151	1160		370	60	39	8	900	1020	10	M42	45	190	180	320	25	95	90	150
