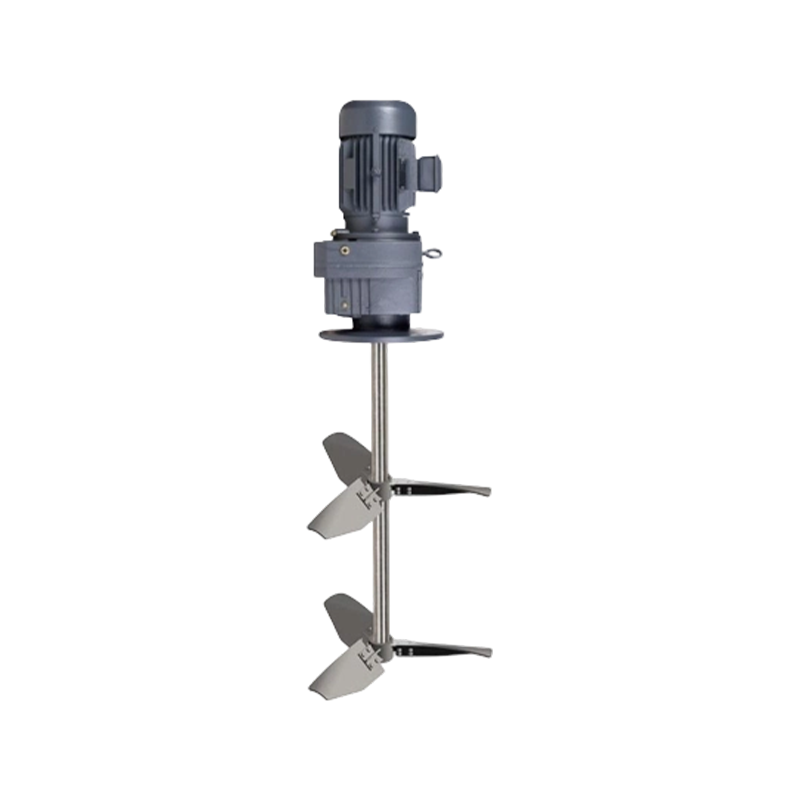

RF型-同轴式齿轮传动搅拌机
产品概述：
RF 型同轴混合机是一款高性能工业搅拌设备，其核心特征在于采用了直列式斜齿轮传动系统。通过将输入轴与输出轴精确对齐，该设备能够提供平衡且稳定的动力输出，特别适用于大型储罐内的连续搅拌作业。
- 功能
- 属性
- 联系表
- 下载
主要特点与优势：
直列式高效传动：同轴布局设计提升了动力传输效率，并简化了整体结构的对中与安装。
精密斜齿轮传动：提供精细化的转速控制能力，并具备较高的轴向承载能力，特别适用于深罐体内的搅拌应用。
维护简便：采用模块化设计，便于快速对内部齿轮组件进行检查与更换。
性能稳定可靠：经过优化设计，特别适用于长周期连续运行工况，并确保始终如一的散热性能。
| 规格 | d | D2 | O₂ | O₁ | S | D1 | D | n | q₁ | h₃ | h₁ | h | e | h₂ | G |
| RF17 | φ20k6 | φ120/φ140 | 8-9 | 3-3 | φ6.5/φ8.5 | φ80j6/φ95j6 | φ100/φ115 | 4 | 170/40 | Apr-59 | /32 | 76 M6 | 130/6 | /22.5 | φ120 |
| RF27 | φ25k6 | φ120/φ140/φ160 | 2008/8/10 | 3/3/3.5 | φ6.5/φ8.5/φ8.5 | φ80j6/φ95j6/φ110j6 | φ100/φ115/φ130 | 4 | 199/50 | 57/3.5 | 3.4/40 | 92/M10 | 142/8 | /28 | φ120 |
| RF37 | φ25k6 | φ120/φ160/φ200 | 2008/10/12 | 3/3.5/3.5 | φ6.5/φ9/φ11 | φ80j6/φ110j6/φ130j6 | φ100/φ130/φ165 | 4 | 207/50 | 61/3.5 | 10.4/40 | 94/M10 | 161/8 | /28 | φ120 |
| RF47 | φ30k6 | φ140/φ160/φ200 | 2010/10/12 | 3/3.5/3.5 | φ9/φ9/φ11 | φ95j6/φ110j6/φ130j6 | φ115/φ130/φ165 | 4 | 235/60 | 72/3.5 | 14/50 | 118/M10 | 178/8 | /33 | φ160 |
| RF57 | φ35k6 | φ160/φ200/φ250 | 2010/12/15 | 3.5/3.5/4 | φ9/φ11/φ13.5 | φ110j6/φ130j6/φ180j6 | φ130/φ165/φ215 | 4 | 257/70 | Jul-72 | 11.2/56 | 121/M12 | 202/10 | /38 | φ160 |
| RF67 | φ35k6 | φ200/φ250 | 12-15 | 3.5/4 | φ11/φ13.5 | φ130j6/φ180j6 | φ165/φ215 | 4 | 280/70 | Jul-82 | 20.7/56 | 134/M12 | 215/10 | 113/38 | φ160 |
| RF77 | φ40k6 | φ250/φ300 | 15/18.5 | 4-4 | φ11/φ13.5 | φ180j6/φ230j6 | φ215/φ265 | 4 | 300/80 | May-88 | 15.9/70 | 144/M16 | 235/12 | 129/43 | φ200 |
| RF87 | φ50k6 | φ300/φ350 | 16/18 | 4-5 | φ13.5/φ13.5 | φ230j6/φ250j6 | φ265/φ300 | 4 | 372/100 | 115/10 | 12.6/80 | 184/M16 | 297/14 | 165/53.5 | φ250 |
| RF97 | φ60k6 | φ350/φ450 | 18/22 | 5-5 | φ13.5/φ17.5 | φ250j6/φ350j6 | φ300/φ400 | 4-8 | 440/120 | 144/5 | 10.5/110 | 230/M20 | 348/18 | 193/64 | φ300 |
| RF107 | φ70k6 | φ350/φ450 | 20/22 | 5-5 | φ17.5/φ17.5 | φ250j6/φ350j6 | φ300/φ400 | 4-8 | 495/140 | 158/7.5 | 20.4/125 | 255/M20 | 409/20 | 224/74.5 | φ350 |
| RF137 | φ90k6 | φ450/φ550 | 22/25 | 5-5 | φ17.5/φ17.5 | φ350j6/φ450j6 | φ400/φ500 | 8 | 589/170 | 180/5 | 25.1/160 | 320/M24 | 458/25 | 247/95 | φ400 |
| RF147 | φ110k6 | φ450/φ550 | 22/25 | 5-5 | φ17.5/φ17.5 | φ350j6/φ450j6 | φ400/φ500 | 8 | 695/210 | 210/15 | 33.4/180 | 361/M24 | 540/28 | 285/116 | φ450 |
| RF167 | φ120k6 | φ550/φ660 | 25/28 | 5-6 | φ550/φ22 | φ450j6/φ550j6 | φ500/φ600 | 8 | 790/210 | 250/5 | 59.9/200 | 430/M24 | 670/32 | 324/127 | φ550 |
| RF177 | φ160k6 | φ660/φ880 | 32/36 | 6-10 | φ22/φ23 | φ550j6/φ680j6 | φ600/φ800 | 8 | 980/250 | 330/15 | 93/220 | 525/M30 | 780/40 | /169 | φ550 |
